REJILLA INDUSTRIAL TIPO IRVING MULTI REJILLA
Nuestra Rejilla Industrial Tipo Irving Multi Rejilla es la solución definitiva para las necesidades de ventilación y drenaje en entornos industriales exigentes. Diseñada con precisión y fabricada con materiales de primera calidad, esta rejilla ofrece una combinación única de versatilidad, durabilidad y rendimiento óptimo.
Con su diseño multifuncional, la Rejilla Tipo Irving se adapta perfectamente a una amplia gama de aplicaciones, desde la ventilación de grandes espacios hasta el drenaje en áreas industriales. Su construcción robusta garantiza una resistencia excepcional a la corrosión, la abrasión y el desgaste, lo que la convierte en una opción confiable a largo plazo incluso en las condiciones más exigentes.
- Diseñada para adaptarse a una amplia gama de necesidades industriales, desde la ventilación hasta el drenaje.
- Fabricada con materiales de primera calidad que garantizan resistencia a la corrosión y una vida útil prolongada.
- Diseñada para una instalación sin complicaciones, lo que reduce el tiempo y los costos de mano de obra.
- Su diseño inteligente permite un flujo de aire óptimo y un drenaje eficaz, manteniendo así un entorno seguro y funcional.

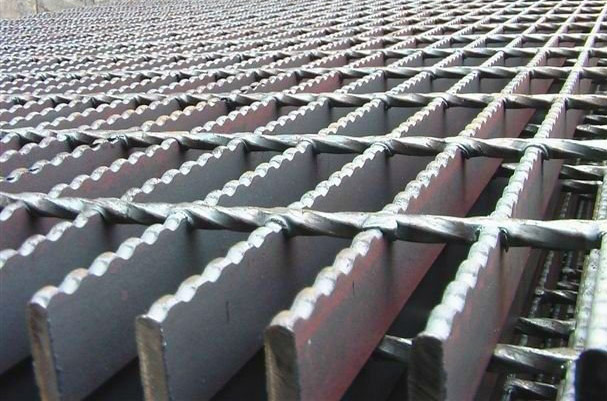

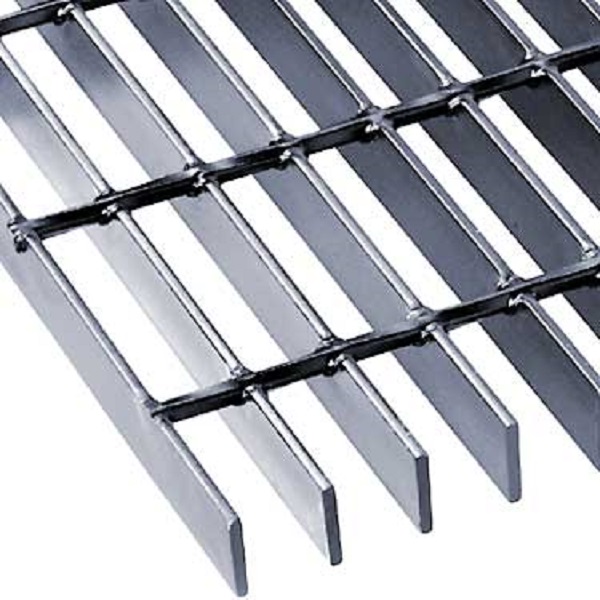

Rejilla Industrial Tipo Irving Multi Rejilla también conocida como «Rejilla Electroforjada» con soleras lisas o dentadas.
Rejilla Tipo Irving (Multi Rejilla) se fabrica con soleras de acero de primera calidad en ancho (peralte) de:
- 3/4″
- 1″
- 1 1/4″
- 1 1/2″
- 1 3/4″
- 2″
- 2 1/4″
- 2 1/2″
Son muchos los factores a considerar al momento de calcular una escalera industrial tipo «Rampa» sobre todo la pisada y contrapisada que el largo y alto del espacio nos exijan, sabemos que estos factores no son negociables al elaborar sus cálculos, para ayudarle en el desarrollo creamos un catálogo de escalones de acero Tipo Irving con las medidas ideales para este propósito
Rejilla Industrial Tipo Irving Multi Rejilla (Rejilla Electroforjada)

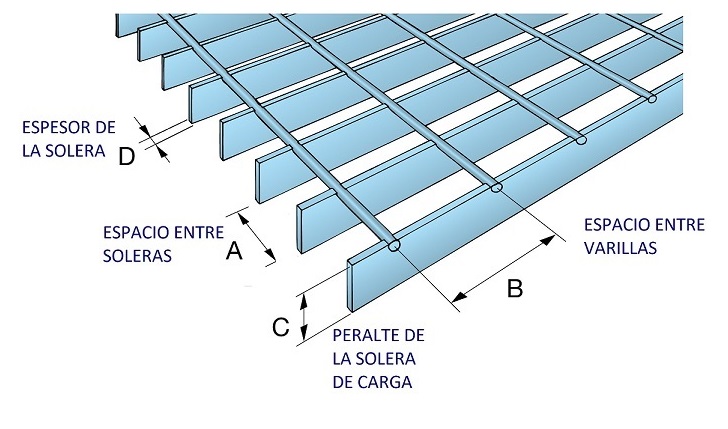

DIAGRAMA DE CONFORMACIÓN

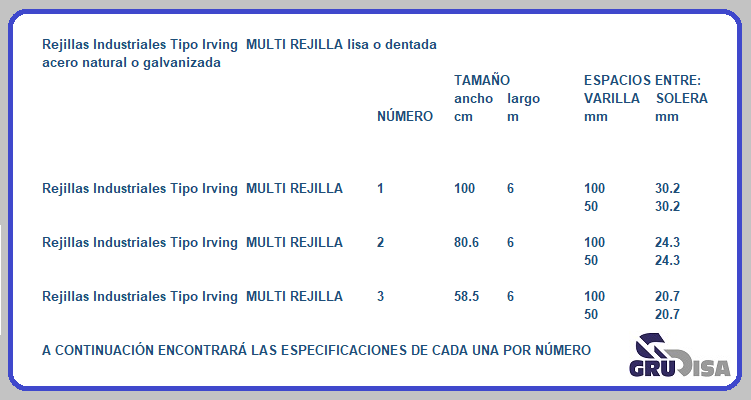

Rejilla Industrial Tipo Irving Multi Rejilla Lisa o Dentada en orden del 1 al 3 solo para mencionar las medidas de la hoja y los espacios entre varilla y solera
- Para Espesores
- Peralte
- Peso
Rejilla Industrial Tipo Irving (Multi Rejilla) Lisa o Dentada TABLA 1
Acero natural o galvanizada medidas en milímetros
NÚMERO 1
TAMAÑO | SOLERAS | PERALTE | ESPACIO ENTRE | ||||||
ancho | largo | ESPESOR | VARILLAS | SOLERAS | PESO | ||||
cm | m | fracc | mm | fracc | mm | mm | mm | Kg/m2 | |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 1/8 | 3.2 | 3/4 | 19.1 | 50 | 30.2 | 22.0 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 1/8 | 3.2 | 1 | 25.4 | 50 | 30.2 | 27.4 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 1/8 | 3.2 | 1 1/4 | 31.8 | 50 | 30.2 | 32.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 1/8 | 3.2 | 1 1/2 | 38.1 | 50 | 30.2 | 38.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 1/8 | 3.2 | 3/4 | 19.1 | 100 | 30.2 | 19.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 1/8 | 3.2 | 1 | 25.4 | 100 | 30.2 | 24.4 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 1/8 | 3.2 | 1 1/4 | 31.8 | 100 | 30.2 | 29.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 1/8 | 3.2 | 1 1/2 | 38.1 | 100 | 30.2 | 35.2 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 3/4 | 19.1 | 50 | 30.2 | 30.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 1 | 25.4 | 50 | 30.2 | 38.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 1 1/4 | 31.8 | 50 | 30.2 | 46.2 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 1 1/2 | 38.1 | 50 | 30.2 | 54.3 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 1 3/4 | 44.4 | 50 | 30.2 | 62.9 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 2 | 50.8 | 50 | 30.2 | 70.9 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 2 1/4 | 57.1 | 50 | 30.2 | 79.0 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 2 1/2 | 63.5 | 50 | 30.2 | 87.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 3/4 | 19.1 | 100 | 30.2 | 27.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 1 | 25.4 | 100 | 30.2 | 35.2 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 1 1/4 | 31.8 | 100 | 30.2 | 43.3 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 1 1/2 | 38.1 | 100 | 30.2 | 51.3 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 1 3/4 | 44.4 | 100 | 30.2 | 59.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 2 | 50.8 | 100 | 30.2 | 67.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 2 1/4 | 57.1 | 100 | 30.2 | 75.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 1 | 6 | 3/16 | 4.8 | 2 1/2 | 63.5 | 100 | 30.2 | 83.9 |
Rejilla Industrial Tipo Irving (Multi Rejilla) Lisa o Dentada TABLA 2
Acero natural o galvanizada medidas en milímetros
NÚMERO 2
| TAMAÑO | SOLERAS | PERALTE | ESPACIO ENTRE |
| ||||
ancho | largo | ESPESOR | VARILLAS | SOLERAS | PESO | ||||
cm | m | fracc | mm | fracc | mm | mm | mm | Kg/m2 | |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 1/8 | 3.2 | 3/4 | 19.1 | 50 | 24.3 | 25.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 1/8 | 3.2 | 1 | 25.4 | 50 | 24.3 | 32.4 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 1/8 | 3.2 | 1 1/4 | 31.8 | 50 | 24.3 | 39.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 1/8 | 3.2 | 1 1/2 | 38.1 | 50 | 24.3 | 45.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 1/8 | 3.2 | 3/4 | 19.1 | 100 | 24.3 | 22.9 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 1/8 | 3.2 | 1 | 25.4 | 100 | 24.3 | 29.5 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 1/8 | 3.2 | 1 1/4 | 31.8 | 100 | 24.3 | 36.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 1/8 | 3.2 | 1 1/2 | 38.1 | 100 | 24.3 | 42.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 3/4 | 19.1 | 50 | 24.3 | 35.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 1 | 25.4 | 50 | 24.3 | 45.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 1 1/4 | 31.8 | 50 | 24.3 | 55.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 1 1/2 | 38.1 | 50 | 24.3 | 65.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 1 3/4 | 44.4 | 50 | 24.3 | 76.2 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 2 | 50.8 | 50 | 24.3 | 86.2 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 2 1/4 | 57.1 | 50 | 24.3 | 96.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 2 1/2 | 63.5 | 50 | 24.3 | 106.0 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 3/4 | 19.1 | 100 | 24.3 | 32.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 1 | 25.4 | 100 | 24.3 | 42.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 1 1/4 | 31.8 | 100 | 24.3 | 52.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 1 1/2 | 38.1 | 100 | 24.3 | 62.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 1 3/4 | 44.4 | 100 | 24.3 | 72.9 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 2 | 50.8 | 100 | 24.3 | 82.9 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 2 1/4 | 57.1 | 100 | 24.3 | 92.9 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 80.6 | 6 | 3/16 | 4.8 | 2 1/2 | 63.5 | 100 | 24.3 | 102.8 |
Rejilla Industrial Tipo Irving (Multi Rejilla) Lisa o Dentada TABLA 3
Acero natural o galvanizada medidas en milímetros
NÚMERO 3
| TAMAÑO | SOLERAS | PERALTE | ESPACIO ENTRE |
| ||||
ancho | largo | ESPESOR | VARILLAS | SOLERAS | PESO | ||||
cm | m | fracc | mm | fracc | mm | mm | mm | Kg/m2 | |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 1/8 | 3.2 | 3/4 | 19.1 | 50 | 20.7 | 29.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 1/8 | 3.2 | 1 | 25.4 | 50 | 20.7 | 36.9 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 1/8 | 3.2 | 1 1/4 | 31.8 | 50 | 20.7 | 44.6 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 1/8 | 3.2 | 1 1/2 | 38.1 | 50 | 20.7 | 52.4 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 1/8 | 3.2 | 3/4 | 19.1 | 100 | 20.7 | 26.2 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 1/8 | 3.2 | 1 | 25.4 | 100 | 20.7 | 33.9 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 1/8 | 3.2 | 1 1/4 | 31.8 | 100 | 20.7 | 41.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 1/8 | 3.2 | 1 1/2 | 38.1 | 100 | 20.7 | 49.4 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 3/4 | 19.1 | 50 | 20.7 | 40.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 1 | 25.4 | 50 | 20.7 | 52.4 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 1 1/4 | 31.8 | 50 | 20.7 | 64.0 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 1 1/2 | 38.1 | 50 | 20.7 | 75.6 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 1 3/4 | 44.4 | 50 | 20.7 | 87.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 2 | 50.8 | 50 | 20.7 | 99.4 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 2 1/4 | 57.1 | 50 | 20.7 | 111.0 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 2 1/2 | 63.5 | 50 | 20.7 | 122.6 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 3/4 | 19.1 | 100 | 20.7 | 38.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 1 | 25.4 | 100 | 20.7 | 49.4 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 1 1/4 | 31.8 | 100 | 20.7 | 61.1 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 1 1/2 | 38.1 | 100 | 20.7 | 72.7 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 1 3/4 | 44.4 | 100 | 20.7 | 84.6 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 2 | 50.8 | 100 | 20.7 | 96.2 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 2 1/4 | 57.1 | 100 | 20.7 | 107.8 |
Rejillas Industriales Tipo Irving MULTI REJILLA | 58.5 | 6 | 3/16 | 4.8 | 2 1/2 | 63.5 | 100 | 20.7 | 119.4 |
Las Tablas de Cargas Permitidas le ayudará a seleccionar la Rejilla Tipo Irving de acuerdo a sus necesidades.
